一、老旧久远隔离模块典型故障表现与根源分析

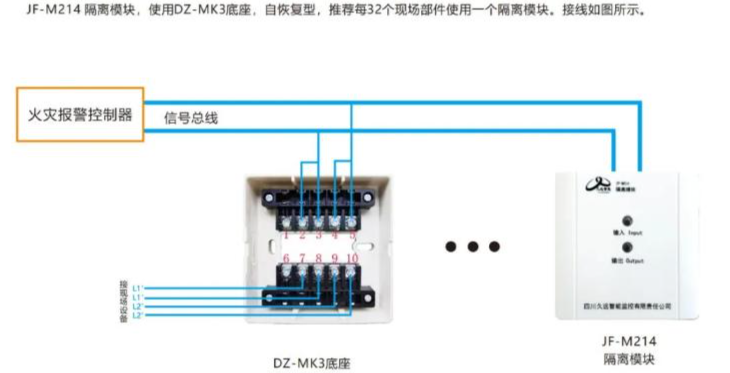

久远 JF-M214 隔离模块为无编码插拔式结构，无地址占用总线点位，故障可通过主机故障信息、面板指示灯直观区分，老旧设备故障主要分为四大类：

输出端持续隔离，后端点位集体报通讯故障
主机显示隔离模块下游全部探测器、手报、模块故障，模块黄色 Output 指示灯常亮，断开 OUT 出线后故障消失。老旧场景多为线路老化破皮、线槽积水腐蚀线缆、端子金属氧化短路；建筑改造施工拉扯总线造成线芯搭接，是高频诱因。
无端误隔离，无短路故障却频繁动作
IN、OUT 指示灯间歇性点亮，支路时通时断，无明显短路点。根源集中在设备老化：模块内部稳压二极管、自恢复保险丝老化性能衰减；总线电压长期偏离 DC24V±3V 标准区间；强弱电管线同槽敷设产生电磁干扰，干扰模块电流检测电路。
模块彻底失效，短路后不切断回路
支路总线短路时模块无隔离动作，整回路掉线，严重时烧毁主机回路板。属于超期服役硬件损坏，长期潮湿、雷击浪涌击穿内部电子元件，老旧模块电路板锈蚀、焊点脱焊，保护功能完全丧失。
底座接线故障，上电即报回路异常
模块卡扣松动、底座端子铜片氧化发黑、接线毛刺短接，部分现场存在 IN/OUT 接线颠倒低级错误，老旧弱电井潮气、粉尘堆积加剧接触不良，反复启停造成模块内部电路损坏。

二、老旧久远隔离模块标准化分步排查流程（安全前置）

所有操作前必须断开火灾报警控制器主备电源、回路总线电源，做好断电挂牌，防止带电操作击穿回路板，严格遵循 “先线路、再底座、后模块、最后主机校验” 顺序排查：

外观与接线基础检查
取下模块本体，检查底座端子有无烧灼、绿锈、水渍；核对总线进线接入 IN 端子、后端支路接 OUT 端子，杜绝正反接；清理线芯多余毛刺，单根线缆压接牢固，无虚接、断线；潮湿环境底座用无水酒精擦拭除锈，晾干后复位。
分段绝缘电阻检测定位故障
断开模块 OUT 端所有出线，使用兆欧表分别测量 IN 端总线线间、对地绝缘电阻，正常绝缘值≥10MΩ；若电阻接近 0Ω，判定上游主线存在短路；再单独测量 OUT 支路总线，阻值异常则后端线路存在破损接地，逐段拆分线槽排查破皮点位。同时万用表测量总线工作电压，标准区间 DC21V-27V，低于 18V 或高于 28V 需排查主机回路板、备用电源压降问题。
模块功能验证测试
清理线路故障后，将完好同型号久远 JF-M214 模块接入底座，IN 端接总线，OUT 端空载不接设备；人为短接 OUT 端子，观察模块 Output 黄灯常亮，主机仅报该支路故障，其余回路点位正常，短路解除后模块自动复位，代表功能完好；若短路后全回路失联，判定模块内部保护电路损坏，需直接更换。
主机系统后台校验
久远主机无需录入隔离模块地址，但需核对回路点位统计，确认单台隔离模块后端点位不超 32 个；老旧系统存在点位超负载会加重模块负荷，引发频繁故障；清除主机历史故障记录，重启回路板，消除系统缓存误判故障信号。

三、分级故障解决方案，适配老旧久远设备改造

（一）线路类故障（占老旧故障 70%）

线路破皮、积水腐蚀、强弱电干扰：更换老化耐火二总线，强弱电管线分槽敷设，间距不小于 30cm；线槽穿墙、穿楼板处加装绝缘护套；潮湿地下室、地下车库总线更换防水屏蔽线缆，接线盒加装防潮密封胶；整改完成复测绝缘电阻达标后再恢复模块。

（二）底座与接线故障

底座氧化、端子变形、卡扣损坏：轻微锈蚀打磨除锈，涂抹导电膏；底座塑料开裂、铜片变形直接更换久远原厂配套底座；规范施工，总线无极性但严格区分 IN/OUT，禁止多股线芯外露搭接相邻端子。

（三）隔离模块本体老化损坏（服役超 6 年优先更换）

指示灯常亮无法复位、短路不保护、内部元件击穿：必须选用久远原厂 JF-M214 隔离模块，禁止兼容杂牌替代，避免总线协议不匹配；更换后空载测试隔离、复位功能，再接入后端点位，同步核对后端点位数量，超过 32 点增设隔离模块，符合国标强制要求。

（四）系统配置缺陷整改

老旧项目点位超负载、回路电压不稳：拆分长支路，新增隔离模块分摊点位；检修主机回路板、蓄电池，稳定总线供电电压；定期清理主机后台冗余故障数据，每季度做回路全面扫描。

四、老旧久远消防隔离模块长效运维预防措施

周期巡检：每季度检查隔离模块指示灯状态，弱电井做好防潮防尘，雨季增加巡检频次；
年限管控：JF-M214 设计使用寿命 6 年，超期项目分批更换全区域隔离模块，集中改造降低故障概率；
施工规范：建筑二次装修、管线改造时，提前断开回路电源，避免拉扯总线造成隐性短路；
备件储备：老旧项目常备 10% 比例原厂隔离模块、配套底座，故障发生时快速替换，缩短系统停机时间。
